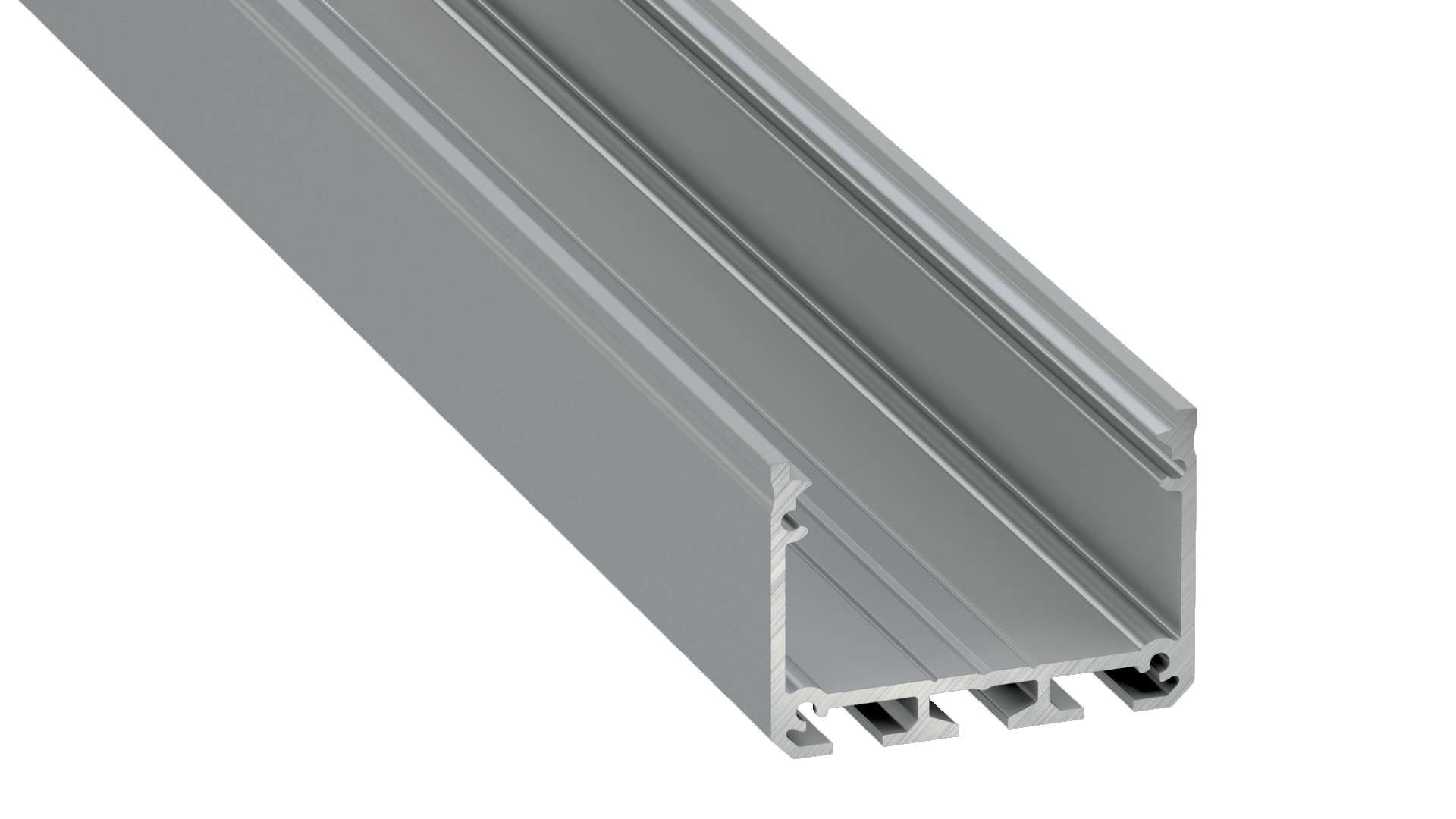

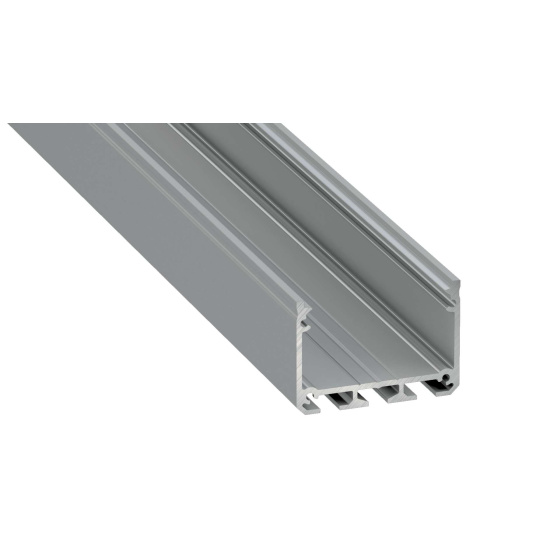

Profil typu Lumines ILEDO v anodizoované stříbrné barvě, délka 2,02 m.

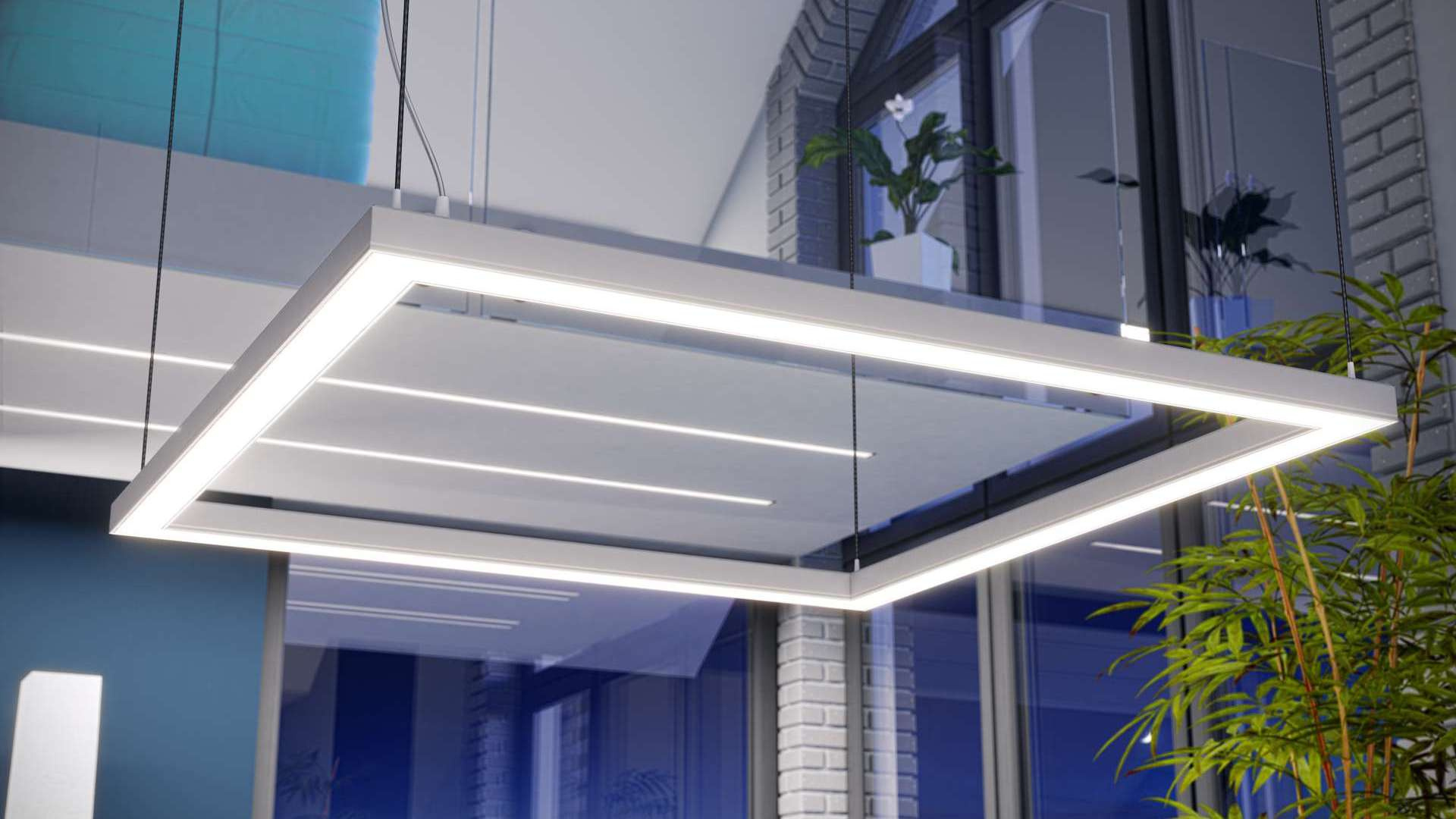

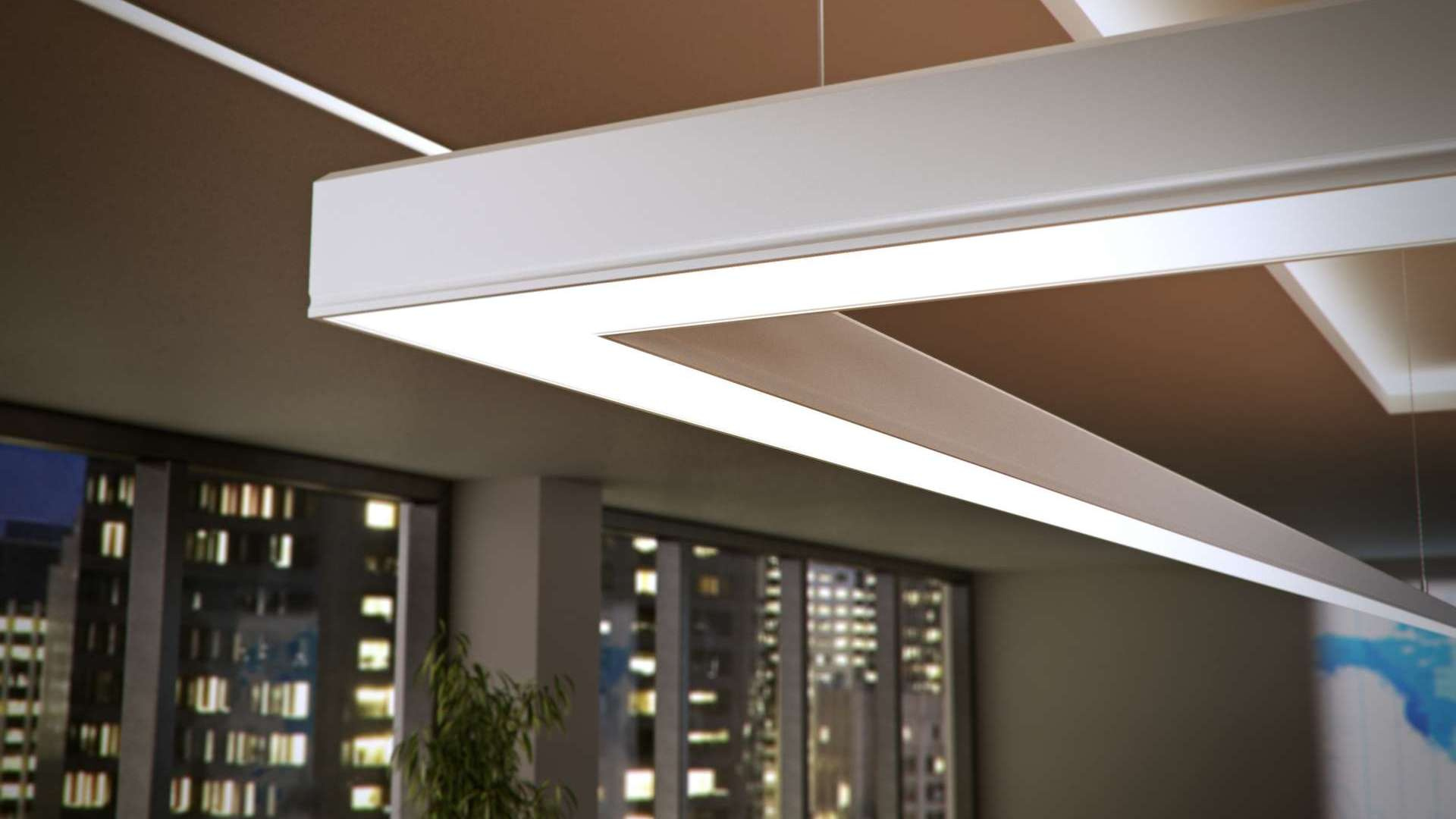

Lumines ILEDO je povrchově montovaný profil pro osvětlení v kancelářích, obchodech a domácnostech. Perfektní pro závěsné, architektonické osvětlení.

Různé barvy:
- anodizerováno stříbrná
- lakovaná bílá (RAL9016),
- lakovaná černá (RAL9005 mat)

Montáž:
oboustranná lepící páska,
montážní šrouby,
montážní pružiny,
závěsy,
montážní svorka

KRYT (difuzory):
- WIDE
* průhledný (PMMA/PC),
* zmrzlý (PMMA/PC),
* mléčný (PMMA/PC),
* mléčný zmrzlý (PMMA)
- PRISMATIC PC
* průhledný (PC)
Montáž shora, upevnění na zaklapnutí.
- LUMINES raster WIDE kryt

KONCOVÉ UZÁVĚRY:
hliníkové nebo plastové uzávěry s dírou nebo bez ní ve 4 barevných variantách (bílá, stříbrná, šedá, černá)

DALŠÍ PŘÍSLUŠENSTVÍ:
rovný konektor,
úhlový konektor 90°,
úhlový příčný konektor,
úhlový konektor 120°,
montážní pružiny,
závěsy,
kovová montážní svorka ILEDO

Profil je k dispozici v délkách: 1000 mm, 2020 mm, 3000 mm.

Instalační manuál pro profil ILEDO s WIDE krytem, s použitím montážního šroubu

Výsledek montáže profilu ILEDO s WIDE krytem, s použitím montážního šroubu

Svislé spojení profilů ILEDO v úhlu 90 stupňů

Vodorovné spojení profilů ILEDO v úhlu 90 stupňů

Možnost skrýt napájecí zdroj uvnitř profilu ILEDO pomocí montážního profilu MODI

Schéma sestavení prvků osvětlovací soustavy s použitím profilu ILEDO a (1) krytu WIDE, (2) tří LED pásků, (3) koncového uzávěru bez otvoru, (3a) koncového uzávěru s otvorem, (4) montážního šroubu, (5) šroubů koncových uzávěrů
